3000平米玻璃温室设计方案

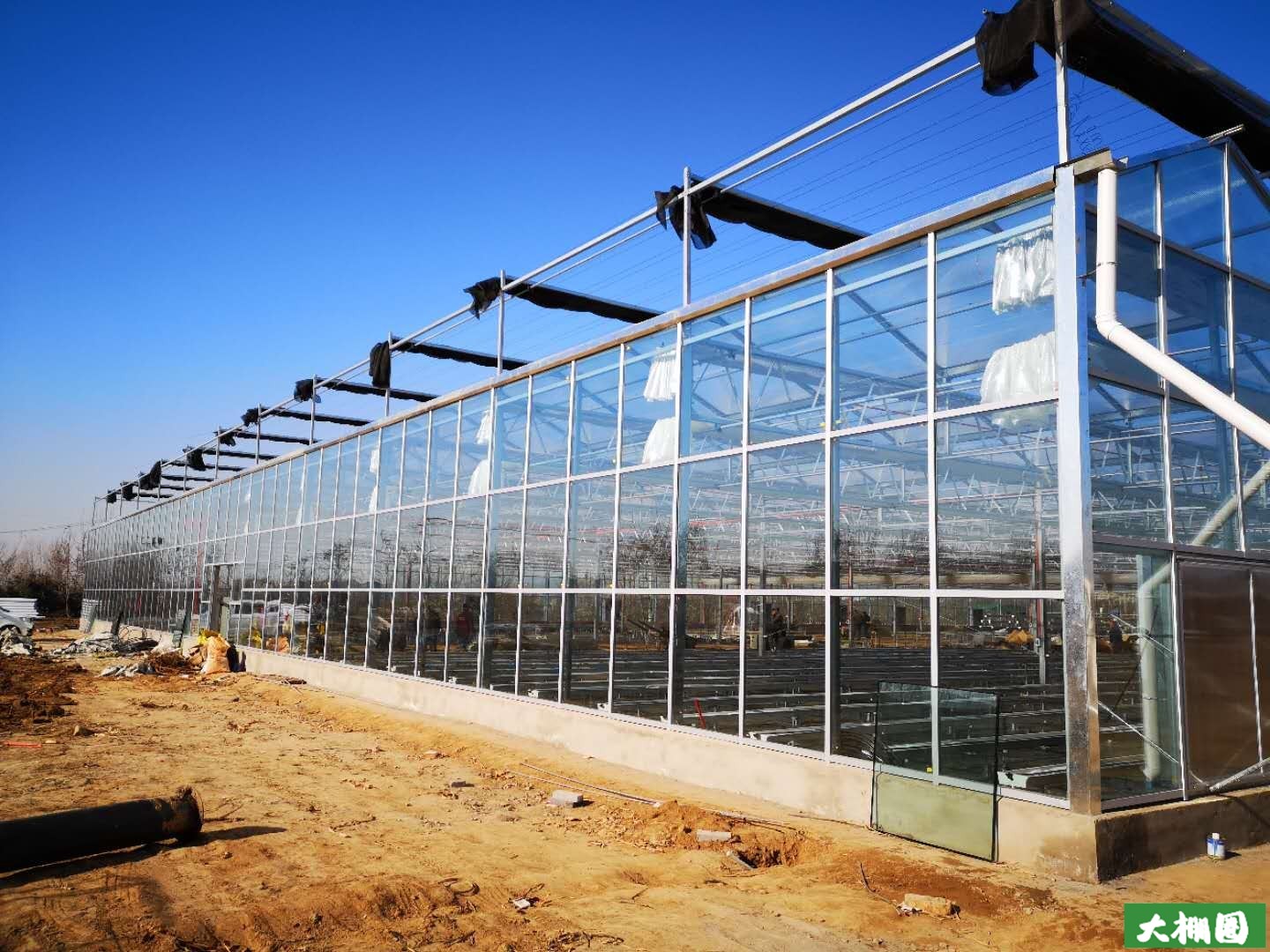

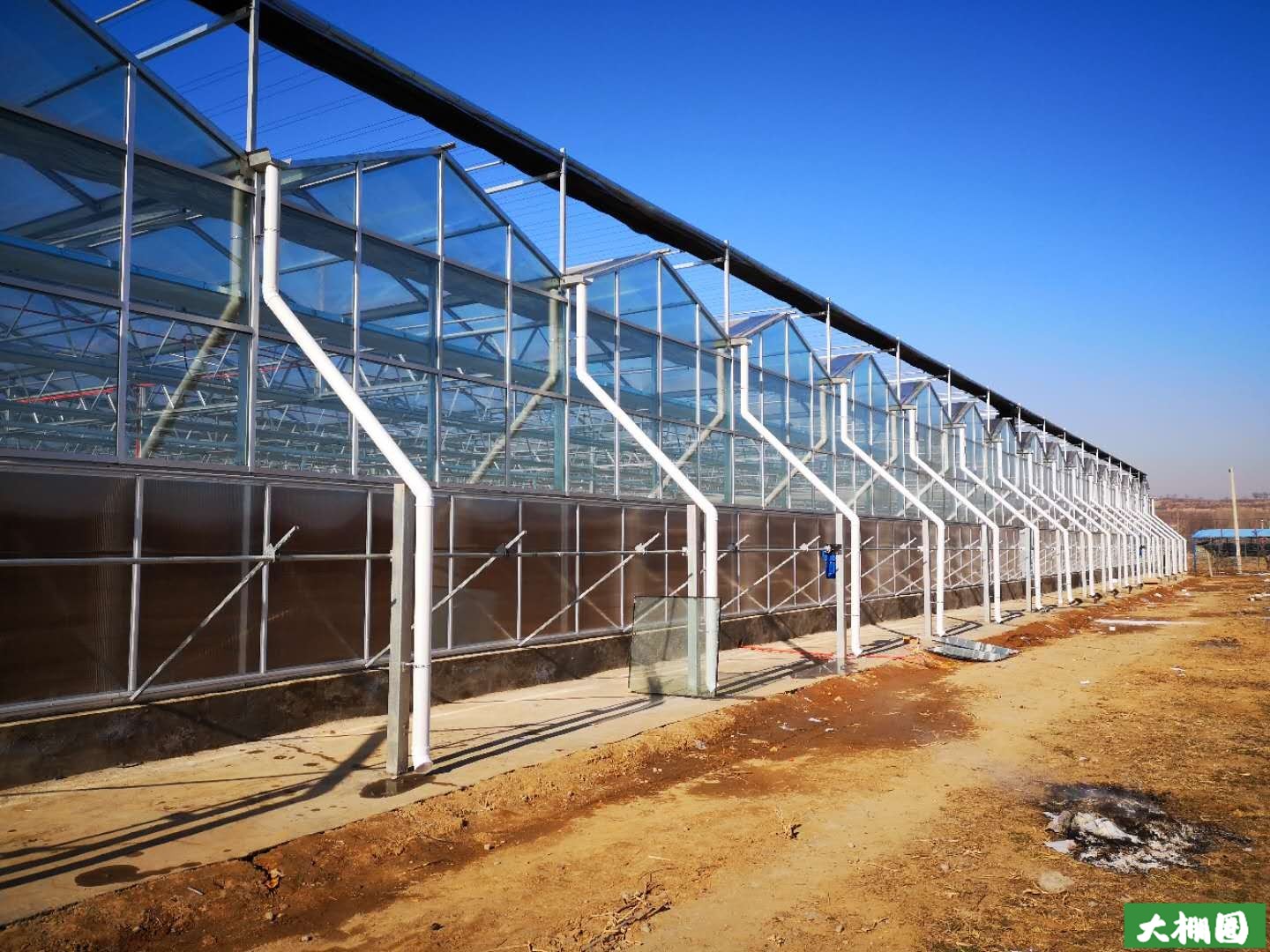

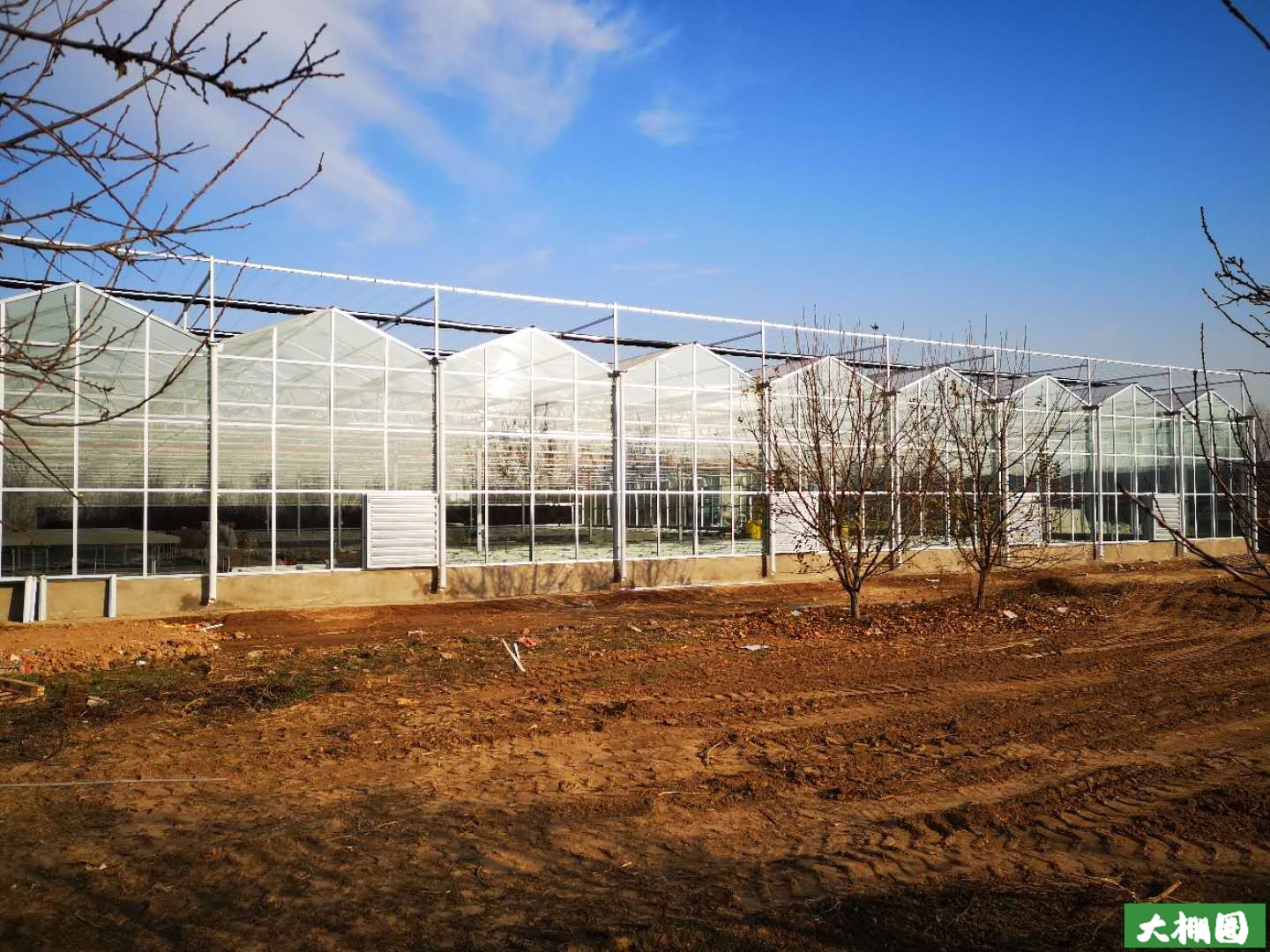

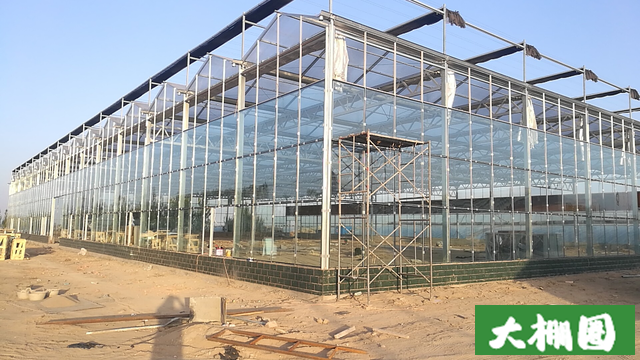

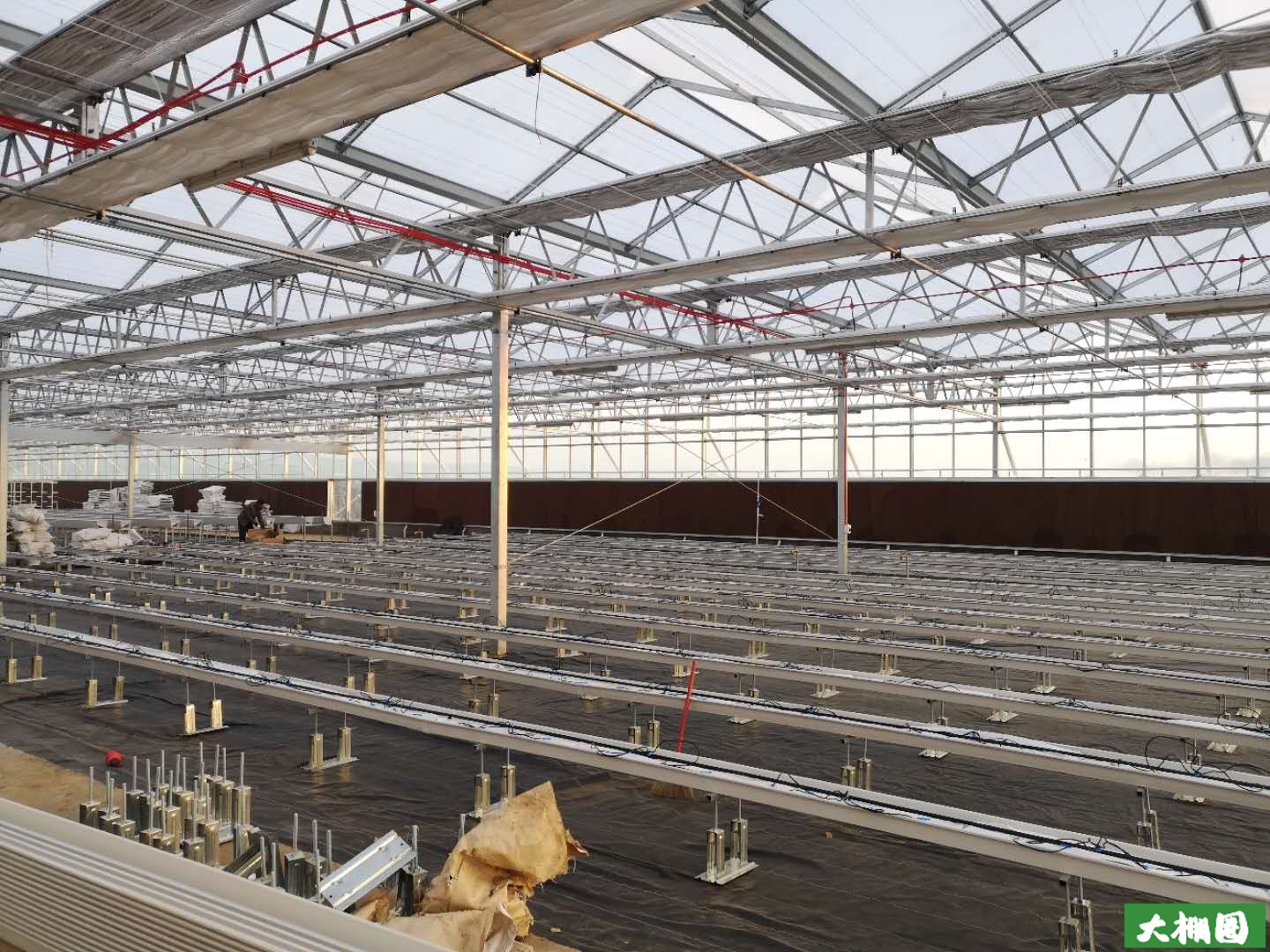

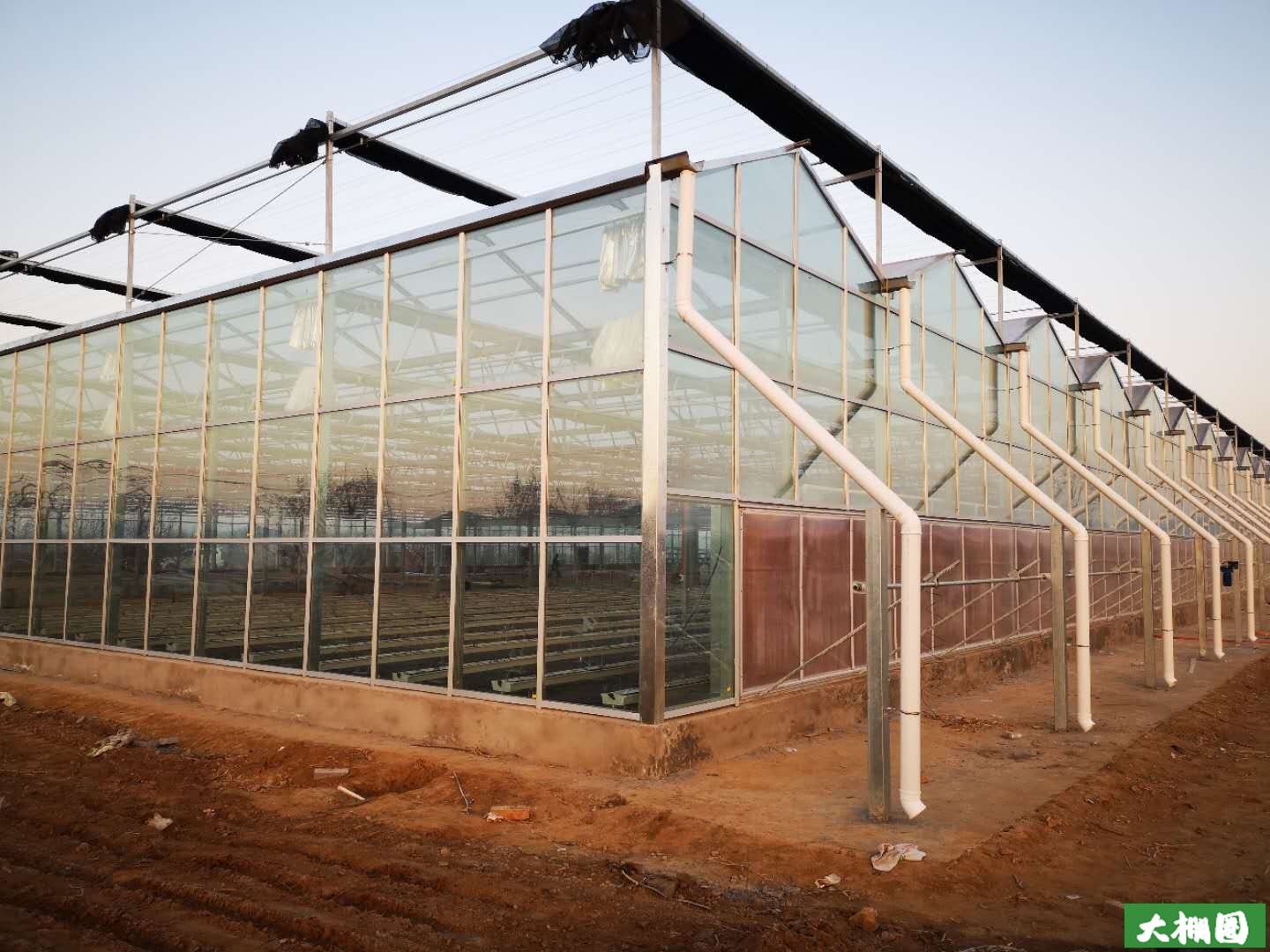

本方案以温室大跨度12米，小跨度4米，肩高4.5米，面积3456㎡，温室总体规格为宽48米，长72米，顶部采用保十年国产优质中空阳光板覆盖，厚度为8mm，寿命12-13年。立面采用5+9+5中空玻璃覆盖。温室南北排跨，采用专用铝合金型材。 工程除主体骨架、圈式基础、围裙墙、温室排水等系统工程外，还配置温室内遮阳系统、外遮阳系统、风机/湿帘风机降温系统。设计理念为“坚持科学、实用原则；坚持提高土地资源使用率、节能、节水、高效的原则，坚持温室结构用材以及设备选购先进、可靠、适用的原则。” 编辑 性能指标 (1) 抗风载荷： 0.60KN/m2 (2) 抗雪载荷： 0.50KN/m2 (3) 最大排雨量：150 mm/h。 (4)恒载：15 KG/m2 (5) 电参数：220V, 50HZ, PH1 / 380V, 50HZ, PH3。 温室规格尺寸： （1）大跨度：12米，小跨度4.0米 （2）开间：8米 （3）温室内部立柱间距横向12米，纵向8米 温室结构参数及覆盖材料 钢结构材料选用符合Q235国标的优质碳素钢。钢材部件和紧固件均按《GB/T1912-2002金属覆盖层 钢铁制品热镀锌层技术要求及试验方法》。 温室顶部覆盖 PC阳光板 采用国产优质品牌8mm厚中空透明、防结露阳光板覆盖 主要技术参数： ● 板材厚度8mm中空板 ● 防UV层厚度>50μm ● 传热系数3.3W/m2.c ● 透光率>80%（新板） ● 内表面防结露处理 厂家提供10年质保期. 铝合金型材 表面经过氧化、磨砂处理 专用铝型材，自主开发，专用型材，由专业阳光板厂家设计 四周墙体和顶部覆盖材料 温室四周采用5+9+5mm玻璃覆盖，屋面采用阳光板覆盖。采光好，美观大方。使用温室专用铝合金作为连接密封件； 铝合金技术参数： 抗拉强度： 不小于 157N/mm2 非比例伸长应力：不小于 108N/mm2 伸长率： 不小于8% 遮阳系统 （一）内遮荫、内保温系统 1、系统简述 内遮荫系统可从多方面改善温室的生态环境。设置内遮阳是温室节能、遮阳、温度控制和湿度调节的有效手段。遮阳保温幕的独特优点在于它将阳光反射而不是吸收阳光，有效降低温室内光照度，同时使作物和空气温度相应降低；炎热夏季遮阳幕能阻挡部分阳光，并使阳光漫射进入室内，均匀照射作物，保护作物免受强光灼伤，同时使温室温度下降4-6℃；通过选用不同的幕布，可形成不同的遮阳率，满足不同作物对阳光的需求；冬季夜间，内遮阳保温系统可以有效阻止红外线外逸，减少地面辐射热流失，减少加热能源消耗，大大降低温室的运行成本。 此遮阳幕系统为托/压幕线系统，即遮阳幕安装时位于托幕线和压幕线之间，托幕线承担全部遮阳幕的重量，压幕线防止幕被风吹起或幕布收拢时重叠过高，托/压幕线上下间距50mm。幕线间距，上层压幕线1m，下层托幕线0.5m。托、压幕线采用LS透明聚酯线，抗拉强度127kgf以上。 二）外遮阳系统 在夏季，由于进入温室的太阳辐射热负荷太高，当使用外遮阳系统时，由于阻隔了大部分太阳辐射进入温室。如果和湿帘－风扇系统或空调系统结合使用，能够创造出理想的温湿度环境，减少温室运行成本，节约能源消耗。 传动系统安装在外遮阳骨架上。温室部分采用齿轮齿条传动，幕布沿开间方向运动。钢结构部分采用钢索传动，幕布沿跨度方向运动。 风机湿帘降温系统 风机湿帘降温系统利用水的蒸发降温原理实现降温目的。系统选用中凯公司湿帘、风机及国产水循环系统。降温系统的核心是能让水均匀地淋湿整个降温湿帘墙。空气穿透湿帘介质时，与湿润介质表面进行的水气交换空气的显热转化为汽化潜热，实现对空气的加湿与降温。是目前大型连栋温室内普遍使用的经济有效的降温方式。 风机湿帘安装相对应，根据需要确定安装高度，当需要降温时，启动风机，将温室内的空气强制抽出，造成负压；同时水泵将水打在湿帘墙上。室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发、降温，冷空气流经温室，吸收室内热量后，经风扇排出，从而达到降温目的。 天窗通风系统 温室顶部设置顶开窗，窗框采用铝合金边框，尺寸为4米*1米。 设置顶窗是自然通风最常采用的手段，可有效排除室内多余的热量及室内的水汽，补充二氧化碳，促使室内空气流动，为植物创造有利的生长环境。
|
